| HC44X橡膠瓣止回閥 |
橡膠瓣止回閥H44X（SFCV）產品概述:
橡膠瓣止回閥H44X(SFCV)主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
橡膠瓣止回閥主要零件材料
|
|
閥體 |
閥蓋 |
閥瓣 |
|
材料 |
球墨鑄鐵 |
球墨鑄鐵 |
鋼材+強化尼龍布 |
橡膠瓣止回閥主要規格
|
|
公稱壓力PN（MPa） |
密封試驗壓力（MPa） |
|
H44X-10 |
1.0 |
1.1 |
|
H44X-16 |
1.6 |
1.76 |
|
|
殼體試驗壓力（MPa） |
最高工作壓力（MPa） |
介質保溫 |
|
H44X-10 |
1.5 |
1.0 |
0-80℃ |
|
H44X-16 |
2.4 |
1.6 |
橡膠瓣止回閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)
|
|
DN |
L |
D |
D1 |
dn |
n |
|
H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
|
65 |
216 |
185 |
145 |
17.5 |
4 |
|
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
|
150 |
356 |
285 |
240 |
22 |
8 |
|
|
200 |
495 |
240 |
295 |
22 |
8 |
|
|
250 |
622 |
395 |
350 |
22 |
12 |
|
|
300 |
698 |
445 |
400 |
22 |
12 |
|
|
350 |
787 |
505 |
460 |
22 |
16 |
|
|
400 |
914 |
565 |
515 |
22 |
16 |
|
|
450 |
978 |
615 |
565 |
26 |
20 |
|
|
500 |
978 |
670 |
620 |
26 |
20 |
|
|
600 |
1295 |
780 |
725 |
30 |
20 |

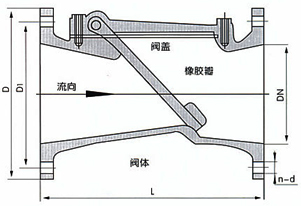

橡膠瓣止回閥H44X（SFCV）結構圖:
